APS-612 Zasilacz buforowy, impulsowy 12 V DC / 3 A + 3 A do ekspanderów (obudowa plastikowa - modułowa, do montażu w obudowach uniwersalnych OMI-5 i OPU-3 P w miejscu transformatoraoraz w rozdzielnicach elektrycznych na szynie DIN) zgodny z wymaganiam

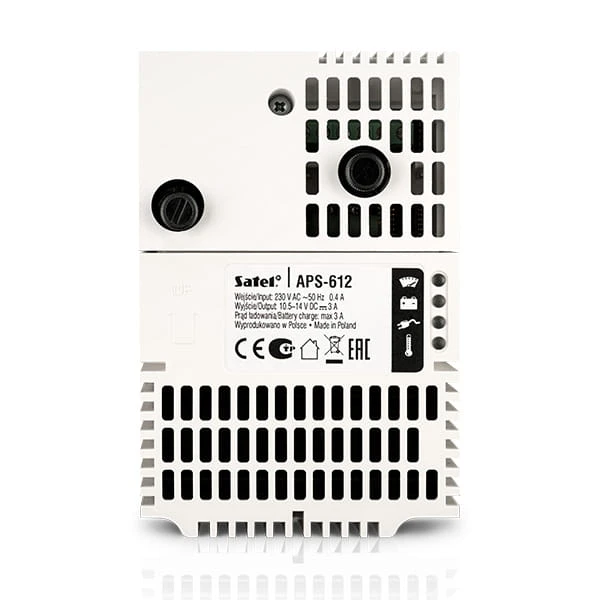

APS-612

Zasilacz buforowy

APS-612 to zaawansowany zasilacz buforowy spełniający wysokie wymagania bezpieczeństwa Grade 3 określone normą EN 50131-3. Jego wydajność prądowa wynosi 6 A: 3 A do zasilania urządzeń + 3 A dla ładowania akumulatora. Przeznaczony jest do zasilania odbiorników pracujących na napięciu 12 V DC. Chodzi nie tylko o urządzenia występujące w systemach alarmowych, systemach kontroli dostępu czy telewizji przemysłowej. APS-612 można wykorzystać także do zasilania urządzeń medycznych lub w instalacjach automatyki przemysłowej czy w systemach infrastruktury krytycznej. Posiada on specjalne 3-pinowe złącze przeznaczone do współpracy z urządzeniami SATEL, m.in. ekspanderami wejść i wyjść czy centralami kontroli dostępu ACCO-NT.

Wykorzystany w jego konstrukcji zasilacz impulsowy topologii LLC charakteryzuje się wysoką sprawnością oraz zapewnia bardzo dobre parametry zasilania przy niskich stratach cieplnych. Dzięki bezpośredniemu zasilaniu z sieci 230 V AC urządzenie nie wymaga montażu dodatkowego transformatora sieciowego. APS-612 wyposażony jest w zabezpieczenia termiczne, przeciwzwarciowe oraz przeciwprzeciążeniowe. Posiada na wejściu filtr przeciwzakłóceniowy oraz aktywny układ korekcji współczynnika mocy PFC (do 0,98).

Do zasilacza można bezpośrednio dołączyć akumulator. Mikroprocesorowa kontrola stanu i parametrów akumulatora, precyzyjna regulacja napięcia oraz funkcja automatycznego odłączenia w przypadku nadmiernego rozładowania dbają o stan akumulatora i przedłużają jego żywotność, ograniczając możliwość uszkodzenia.

Sygnalizacyjne diody LED odpowiadają za wskazanie: obecności zasilania sieciowego, stanu zasilania akumulatorowego oraz wystąpienia awarii – przegrzania, przeciążenia lub zwarcia wyjścia. Awarie dodatkowo sygnalizowane są akustycznie. Powiadamianie systemu alarmowego o awariach umożliwiają cztery wyjścia typu OC. Zmiany ich stanów informują o: przekroczeniu temperatury pracy, spadku napięcia akumulatora poniżej dopuszczalnej wartości, przeciążeniu wyjścia lub zaniku zasilania sieciowego.

• zgodny z wymaganiami EN 50131-3 Grade 3
• zgodny z wymaganiami normy bezpieczeństwa EN 60950-1
• zgodny w zakresie poziomu przewodzonych i promieniowanych zakłóceń EMI według normy EN 55011 Class B
• zasilacz impulsowy 12 V DC o wysokiej sprawności z aktywnym PFC, nie wymagający transformatora sieciowego
• łączna wydajność prądowa zasilacza 6 A: 3 A (wyjście) + 3 A (ładowanie)
• zabezpieczenia przeciwzwarciowe i przeciwprzeciążeniowe
• możliwość dołączenia akumulatora żelowego ołowiowego
• możliwość wyboru wartości prądu ładowania akumulatora (1,5 A/3 A)
• zabezpieczenie przed pełnym rozładowaniem akumulatora
• zabezpieczenie przed przegrzaniem zasilacza
• 4 wyjścia OC sygnalizujące awarie
• optyczna sygnalizacja stanu zasilania sieciowego, akumulatora, przeciążenia, przegrzania i zwarcia
• akustyczna sygnalizacja awarii
• specjalne złącze do współpracy z urządzeniami SATEL: INT-E, INT-O, INT‑PP, INT-ADR, INT-ORS, INT-IORS, ACCO-NT
• konstrukcja umożliwiająca montaż na szynie DIN 35 mm oraz w obudowach OPU-3 P, OPU-4 P i OPU-4 PW, OMI-5

Dane techniczne :

• Klasa środowiskowa II
• Wymiary obudowy 78 x 122 x 84 mm
• Zakres temperatur pracy -10...+55 °C
• Napięcie zasilania 195 - 265
• Masa 525 g
• Napięcie zgłoszenia awarii akumulatora (±10%) 11,5 V
• Napięcie odcięcia akumulatora (±10%) 10,5 V
• Stopień zabezpieczenia wg EN 50131 Grade 3
• Sprawność energetyczna do 90%
• Obciążalność prądowa wyjść: WS, WB, WP, WT (typu OC) 50 mA
• Prąd wyjściowy - zasilanie 3 A
• Prąd wyjściowy - ładowanie akumulatora (przełączalny) 1,5 / 3 A
• Rzeczywiste napięcie wyjściowe 13,8 V DC
• Znamionowe napięcie wyjściowe (wg IEC 38) 12 V DC
• PF (Power Factor Correction) do 0,98
• Typ zasilacza (wg normy EN 50131) A
